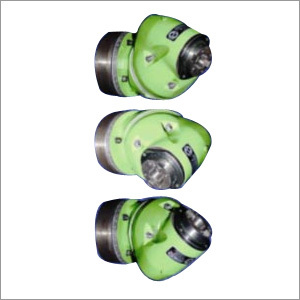

यूनिवर्सल मिलिंग हेड की मुख्य विशेषताएं: - * इसमें अनंत गोलाकार समोच्च क्षमता है क्योंकि स्पिंडल अक्ष को किसी भी कोण पर, किसी भी डिग्री पर और किसी भी तल पर - वृत्ताकार विमानों पर या दोलन तल पर या वृत्ताकार और दोलन दोनों स्थितियों के संयोजन तल पर सेट किया जा सकता है। यह मशीन स्पिंडल अक्ष के चारों ओर A 360A को झुकाता है; यह अपने स्वयं के स्पिंडल अक्ष पर A 360A को झुकाता है और यह आगे से पीछे की ओर घूमता है। * हेड में सर्पिल बेवल गियर के 2 जोड़े होते हैं और 3 घूमने वाले शाफ्ट 360A और 3 हाउसिंग प्रदान करते हैं, एक स्पिंडल के लिए, दूसरा सेंट्रल मॉड्यूल के लिए और तीसरा माउंटिंग फ्लैंज के लिए। * फ्लेंज मॉड्यूल और सेंट्रल मॉड्यूल में सर्कुलर टी स्लॉट होते हैं, जिससे स्पिंडल मॉड्यूल सेंट्रल मॉड्यूल पर झुक सकता है और सेंट्रल मॉड्यूल फ्लेंज मॉड्यूल पर झुक सकता है। * स्पिंडल, जिसमें IS0-40 या ISO-50 टेपर होता है। गियर, शाफ्ट, स्पिंडल केस हार्डेड स्टील, केस हार्डेड और ग्राउंड से बने होते हैं। शरीर, जिसमें 3 मॉड्यूल शामिल हैं, तनाव से राहत वाले कास्ट आयरन से बना है। सर्पिल बेवल गियर पर्याप्त आयाम वाले और ग्राउंड स्प्लिन के माध्यम से शाफ्ट/स्पिंडल में स्थित होते हैं। स्पिंडल और सेंट्रल मॉड्यूल पर 1A लेस्ट काउंट वाले ग्रेजुएटेड कॉलर दिए गए हैं।
