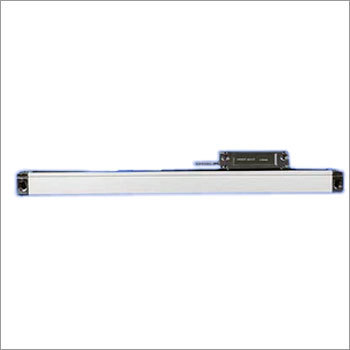

लीनियर स्केल और डिजिटल रीडआउट - चेंगडु डिटरों ऑप्टोइलेक्ट्रॉनिक इक्विपमेंट ल्टड.

लीनियर स्केल और डिजिटल रीडआउट की मुख्य विशेषताएं निम्नलिखित हैं: - मॉडल: डीसी 10/डीसी 11/डीसी 20/डीसी 21 ऑप्टिकल ग्रेटिंग पिच: 20um (0.020 मिमी), 10um (0.010 मिमी) ऑप्टिकल ग्रेटिंग मापन सिस्टर्म: ट्रांसमिशन इंफ्रारेड ऑप्टिकल मेजरमेंट सिस्टम, इंफ्रारेड वेव लेंथ: 880 मिमी रिज़ॉल्यूशन: 1um, 5um अधिकतम काम करने की गति: 20 मीटर/मिमी (1um) `60 मीटर/मिमी (5um) आउटपुट सिग्नल: टीटीएल, ईआईए -422-ए (आरएस 422) काम करने की गति: (रिज़ॉल्यूशन) >=5um: >=60m/मिनट, <=1um: >=20m/min श्रेष्ठता 1) रीडिंग हेड उच्च संवेदनशीलता और लंबे जीवन के साथ स्थिति और मार्गदर्शन के लिए बॉल बेयरिंग को अपनाता है। 2) उच्च सटीकता के साथ डेटम मापने के रूप में मेट्रोलॉजी ग्रेटिंग को अपनाना। 3) सीलबंद संरचना को अपनाना जिसमें विश्वसनीय प्रदर्शन हो और स्थापना के लिए सुविधाजनक हो। 4) उच्च सटीकता सुनिश्चित करने के लिए मापने वाले बेंचमार्क के रूप में रैखिक एनकोडर के लिए ग्लास सटीक मापने वाली झंझरी को अपनाया जाता है 5) व्यक्तिगत घटकों से रैखिक एनकोडर को स्थापित करना, बनाए रखना और मरम्मत करना बहुत आसान हो जाता है डिजिटल रीडआउट विनिर्देश: वोल्टेज रेंज: AC180V ~ 260V, 50 हर्ट्ज/60 हर्ट्ज बिजली की खपत: 10VA काम कर रहे तापमान: 0 ~ 45 ए सी भंडारण तापमान: -30 ~ 70 ए सी वजन: 2.1 किग्रा (3.8 किग्रा) आकार (लंबाई, चौड़ाई, ऊंचाई): 300 180 80 मिमी फ़्रिक्वेंसी: <600khz रीडआउट बॉक्स इनपुट सिग्नल: TTL, ELA-422-A रिज़ॉल्यूशन: 0.1 यूएम, 0.2 यूएम, 0.5 यूएम.1.0 यूएम.2.0 यूएम, 2.5 यूएम, 5.0 यूएम, 10.0 यूएम ऑपरेटिंग कीबोर्ड: लाइट टच बटन रैखिक स्केल: वोल्टेज+5V, आउटपुट है
