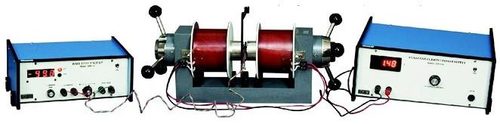

हॉल इफ़ेक्ट सेटअप

हॉल इफ़ेक्ट सेटअप का उपयोग हॉल इफ़ेक्ट प्रयोग करने के लिए किया जाता है। इसमें माप और नियंत्रण के लिए आवश्यक सभी घटक हैं। एक गैलियम आर्सेनाइड सेमीकंडक्टर एक नमूना हॉल तत्व के रूप में प्रदान किया जाता है। विशिष्टताएं: हॉल इफ़ेक्ट सेटअप में निम्नलिखित शामिल हैं: - * इलेक्ट्रोमैग्नेट 5 मिमी के एयर गैप में 2 केगॉस का क्षेत्र उत्पन्न करता है। एक तरफ़ा स्लाइडिंग पोल समायोजन के साथ हवा का अंतर 0 से 20 मिमी तक लगातार परिवर्तनशील होता है। इलेक्ट्रोमैग्नेट में दो स्फूर्तिदायक कॉइल होते हैं। * इलेक्ट्रोमैग्नेट को पावर देने के लिए मैग्नेट पावर सप्लाई एक निरंतर चालू स्रोत है जिसमें 12 वीडीसी पर 0 से 750 एमए तक का करंट वेरिएबल होता है। वर्तमान स्थिरता 0.l% है और चुंबक धारा के संकेत के लिए एक पैनल मीटर प्रदान किया गया है। करंट की दिशा और इसलिए चुंबकीय क्षेत्र को उलटने के लिए फ्रंट पैनल पर करंट रिवर्सिंग स्विच दिया गया है। * हॉल आउटपुट वोल्टेज के मापन के लिए मिलिवोल्टमीटर प्रदान किया गया है, इसमें केंद्र शून्य संकेत है। 3-0-3 एमवी, 10-0-10 एमवी और 30-0-30 एमवी रेंज के एफएसडी प्रदान किए जाते हैं। मापने की सटीकता 3% है। * हॉल एलिमेंट के लिए कॉन्स्टेंट करंट सोर्स 0 से 5 mA तक निरंतर करंट की आपूर्ति करता है। वर्तमान पैनल मीटर द्वारा इंगित किया गया है, और इसमें 0.5% की स्थिरता है। एक वर्तमान रिवर्सिंग स्विच प्रदान किया गया है। * कनेक्टर पर कनेक्शन लीड के साथ पीसीबी पर लगे गैलियम आर्सेनाइड सेमीकंडक्टर को हॉल एलिमेंट के रूप में प्रदान किया गया है। * हॉल इफ़ेक्ट सेटअप 230 VAC, 50 Hz, सिंगल फ़ेज़ पर काम करता है।
