कुछ उपकरणों के परीक्षण के लिए बहुत अधिक वोल्टेज

या करंट की आवश्यकता होती है कि स्ट्रेट एसी टेस्ट सिस्टम

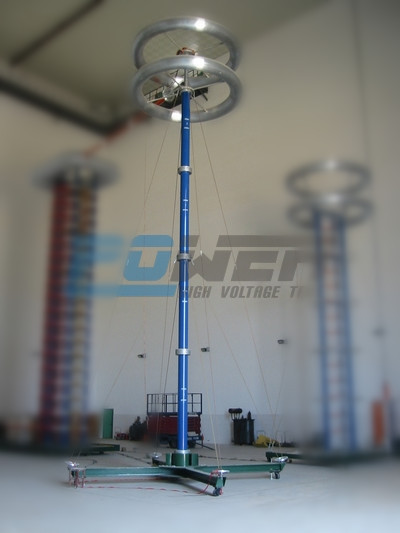

एसी रेजोनेंट टेस्ट सिस्टम का इस्तेमाल मिडिल, हाई और अल्ट्रा-हाई वोल्टेज केबल, कैपेसिटर, जनरेटर, मोटर, पावर ट्रांसफॉर्मर और गैस-इंसुलेटेड स्विचगियर के फैक्ट्री परीक्षण के लिए किया जाता है।

गुंजयमान परीक्षण प्रणाली या तो इन्सुलेशन सिलेंडर प्रकार या धातु टैंक में हो सकती है। इंसुलेशन सिलेंडर रिएक्टर मॉड्यूल में होते हैं और इन्हें बहुत अधिक वोल्टेज या करंट प्राप्त करने के लिए समानांतर श्रृंखला में कनेक्ट करने के लिए स्टैक किया जा सकता है। मेटल टैंक रिएक्टरों के लिए अतिरिक्त वोल्टेज टैप संभव हैं। आउटपुट वोल्टेज को एचवी बुशिंग द्वारा टैप-चेंजर्स के माध्यम से फीड किया जाता है। इस तरह के रिएक्टर एप्लिकेशन रेंज का विस्तार करते हैं, और विभिन्न वोल्टेज क्लास के केबलों के लिए परीक्षण को संतुष्ट करते हैं।

मेटल टैंक टाइप एचवी रिएक्टर ऑयल-कूल्ड होता है जिसे स्टील से बने टैंक में स्थापित किया जाता है। उच्च वोल्टेज को एचवी बुशिंग के माध्यम से स्टील टैंक के माध्यम से बाहर की ओर फीड किया जाता है। कम परीक्षण वोल्टेज पर परीक्षण वस्तुओं की सबसे बड़ी परीक्षण योग्य क्षमता प्राप्त करने के लिए रिएक्टर को अतिरिक्त वोल्टेज टैप (बुशिंग) से सुसज्जित किया जा सकता है।

आवेदन

हेल्वेटिका, सैंस-सेरिफ़; फ़ॉन्ट-आकार: 12px; लाइन-ऊंचाई: 18px; “>

• IEC 60502 und IEC 60840 के अनुसार 400 kV तक के मध्यम और उच्च वोल्टेज केबलों के नियमित परीक्षण के लिए IEC 60871

• के अनुसार 60 kV तक के जनरेटर और मोटर्स के नियमित परीक्षण

के लिए IEC 60034

सिलेंडर प्रकार के अनुसार HV रिएक्टर तेल से ठंडा होता है जो स्टील और इन्सुलेट सिलेंडरों से बने एक बंद कंटेनर में स्थापित होता है। मॉड्यूल सेटअप आपको वोल्टेज और/या करंट की सीमा को बढ़ाने के लिए श्रृंखला में या समानांतर में रिएक्टरों को जोड़ने में सक्षम बनाता है। अलग-अलग मॉड्यूल को एक दूसरे
