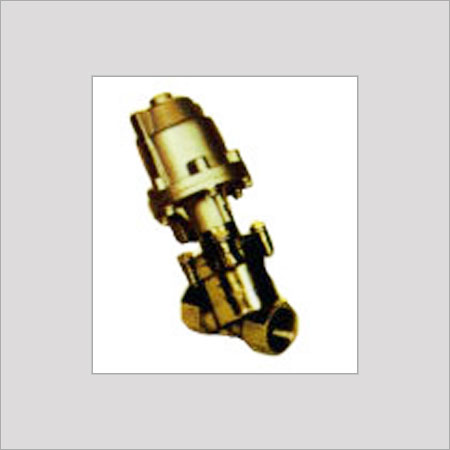

2- वे एंगल टाइप वाल्व

ऑपरेशन: A) सामान्य रूप से बंद - सामान्य स्थिति में वाल्व स्प्रिंग एक्शन और द्रव के दबाव से बंद हो जाता है। जब एक्ट्यूएटर पर दबाव डाला जाता है, तो पिस्टन और प्लग को ऊपर उठाया जाता है और वाल्व खुला होता है। बी) सामान्य रूप से खुला - सामान्य स्थिति में वाल्व स्प्रिंग एक्शन और द्रव दबाव से खुला होता है। जब एक्ट्यूएटर पर दबाव डाला जाता है, तो पिस्टन और प्लग को नीचे कर दिया जाता है और वाल्व बंद हो जाता है। आकार और कनेक्शन -1/2" बीएसपी (एफ) /एनपीटी (एफ) से 2" बीएस (एफ) /एनपीटी (एफ) दबाव और तापमान। रेटिंग - ANSI वर्ग 300 के अनुसार। निर्माण - बॉडी और बोनट इन्वेस्टमेंट कास्ट, ASTM 351 CF8 (SS304) /CF8M (SS16) सीलिंग - एसटीडी के रूप में सॉफ्ट सीटेड बुना नाइट्राइल। वैकल्पिक - अधिकतम ऑपरेटिंग फ्लुइड टेम्प के लिए विटॉन, PTFE, 180i तक? सी। रिसाव - ANSI B 16. 104, 1976 के अनुसार PTFE सीलिंग में क्लास IV बबल टाइट, टाइट शट-ऑफ क्लास IV से बेहतर। स्टेम और ट्रिम - एसएस 304/एसएस 316 ग्लैंड पैकिंग - सेल्फ एडजस्टेड, स्प्रिंग लोडेड PTFE वी-सील्स और ग्रेफाइट वाइपर सील्स। विशेषताएं - ऑन-ऑफ, सामान्य रूप से बंद, सामान्य रूप से खुला। ACTUATOR - स्प्रिंग रिटर्न टाइप वायवीय सिलेंडर। बॉडी और फ्लेंज - एल्युमिनियम - सिलिकॉन अलॉय सॉल्यूशन का इलाज किया गया। एक्ट्यूएटर स्प्रिंग - स्प्रिंग स्टील विधिवत प्लेटेड। एक्ट्यूएटर सिग्नल प्रेस - 2.5 से 6 किग्रा/सेमी 2 सहायक उपकरण - मुख्य वाल्व के लिए 1) नॉन-रिटर्न वाल्व 2) स्ट्रेनर 3) एयर लॉक रिले 4) सोलेनॉइड वाल्व 5) प्रॉक्सिमिटी स्विच
