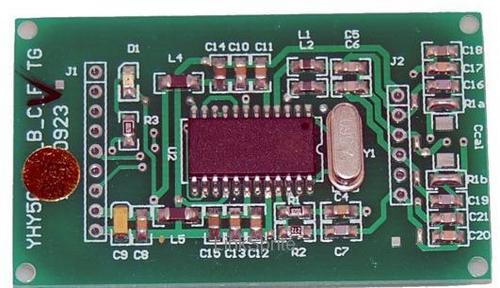

RFID रीडर/राइटर मॉड्यूल ISO14443 मानक के साथ संगत गैर-संपर्क कार्ड रीडर ASCI चिप पर आधारित हैं। यह 600nm CMOS EEPROM तकनीक का उपयोग करता है, ISO14443 TypeA प्रोटोकॉल का समर्थन करता है, और MIFARE मानक एन्क्रिप्शन एल्गोरिथम का भी समर्थन करता है। चिपसेट एनालॉग मॉड्यूलेशन और डिमोड्यूलेशन सर्किट को एकीकृत करता है, केवल कार्य करने के लिए न्यूनतम परिधीय सर्किट की आवश्यकता होती है। मॉड्यूल UART इंटरफ़ेस का समर्थन करता है। डिजिटल सर्किट में ड्यूल वर्किंग वोल्टेज मोड, TTL और CMOS हैं। HY502 मॉड्यूल पानी, बिजली, गैस मीटर, वेंडिंग मशीन, एक्सेस कंट्रोल, लिफ्ट, पीने के फव्वारे, टेलीफोन बिलिंग सिस्टम या अन्य पहचान कार्ड रीडर सिस्टम अनुप्रयोगों को लक्षित कर रहा है।

उपयोगकर्ता सिस्टम के पूर्ण संचालन के लिए बस वांछित इंटरफेस का चयन कर सकते हैं और जटिल रेडियो बेस स्टेशन डिज़ाइन के साथ संघर्ष करने की आवश्यकता नहीं है।

HY502 श्रृंखला Mifare One S50, S70, अल्ट्रा लाइट और Mifare Pro, FM11RF08 और अन्य संगत कार्डों का समर्थन करती है। इसे स्वचालित रूप से कार्ड खोजने के लिए, डिफ़ॉल्ट रूप से, स्वचालित रूप से कार्ड खोजने के लिए सेट किया जा सकता है।

HY502 श्रृंखला एक कम-शक्ति मॉड्यूल, वाइड-वोल्टेज 2.7 ~ 5.5V है, एम्बेडेड एंटीना के साथ एक एकीकृत मॉड्यूल का उपयोग करके पीसीबी आकार को काफी कम किया जा सकता है।

विशेषताएं

UART इंटरफ़ेस का समर्थन करती हैं।

• स्वचालित रूप से एंटीना क्षेत्र के करीब कार्ड का पता लगाएं, और होस्ट MCU के लिए एक इंटरप्ट सिग्नल उत्पन्न करें।
• ISO14434A मानक के चिपसेट का उपयोग करें, और MIFARE मानक एन्क्रिप्शन एल्गोरिथम का समर्थन करें;
• कार्यशील वोल्टेज 2.7V- 5.5V के बीच है, इसमें TTL/CMOS वोल्टेज मोड हैं।
• उच्च विश्वसनीयता के साथ औद्योगिक-ग्रेड उच्च-प्रदर्शन प्रोसेसर, बिल्ट-इन हार्डवेयर वॉचडॉग का उपयोग करें;
• एंटी-जैमिंग प्रोसेसिंग और उत्कृष्ट EMC प्रदर्शन;
• कुछ सरल कमांड जटिल अंतर्निहित रीड एंड राइट कार्ड ऑपरेशन को कवर कर सकते हैं।
