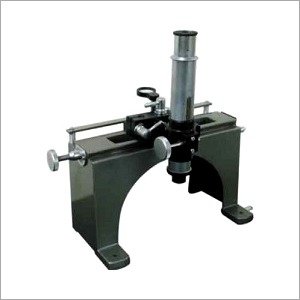

मूविंग कंडेंसर माइक्रोस्कोप

एक भारी कास्ट आयरन बेस जिसमें लेवलिंग स्क्रू लगे होते हैं, टॉप मशीनीकृत होता है, जिसके ऊपर एक धातु की गाड़ी स्लाइड होती है जिसे वांछित स्थान पर क्लैम एड किया जा सकता है स्टेज में एक वर्नियर होता है जो स्टेनलेस स्टील स्केल पर चलता है, जिसे मिमी 0 से 16.5 सेमी में ग्रेडेड किया जाता है। मंच पर लगे एक गनमेटल पिलर में एक एम्बेडेड एसएस स्केल होता है, जो 0 से 5 सेंटीमीटर तक ग्रेजुएट होता है और इसमें वर्नियर के साथ एक वर्टिकल ट्रैवलिंग कैरिज होती है। वस्तुओं को रखने के लिए क्षैतिज चरण दूधिया प्लेट से सुसज्जित है। वर्टिकल ट्रैवलिंग कैरिज पर माइक्रोस्कोपिक ट्यूब रैक और पिनियन द्वारा केंद्रित होती है और इसमें एक अक्रोमेटिक ऑब्जेक्टिव, एक रैम्सडेन आई पीस लोक्स और एक क्रॉस लाइन ग्रैटिक्यूल होता है। वर्नियर रीड- लकड़ी के केस में 0.1 मिमी में आपूर्ति की जाती है।
