डोनट लोड सेल - शिवाय सेंसर

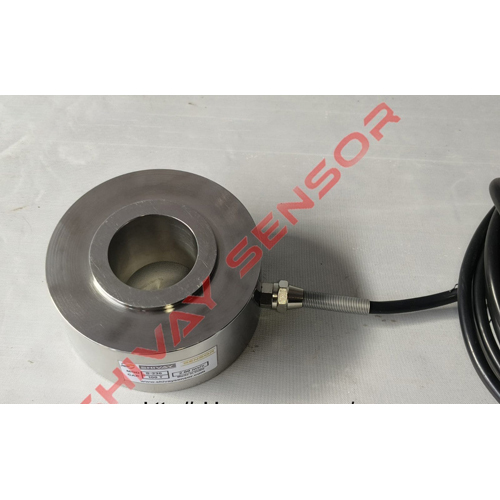

डोनट लोड सेल, जिसे थ्रू-होल लोड सेल या लोड वॉशर के रूप में भी जाना जाता है, एक विशेष बल सेंसर है जो अपनी गोलाकार (रिंग) आकृति और केंद्रीय उद्घाटन द्वारा पहचाना जाता है। यह अनूठा डिज़ाइन बोल्ट, रॉड या शाफ्ट को सीधे इसके केंद्र से गुजरने देता है, जो इसे उस तत्व की धुरी पर लगाए गए संपीड़ित या तन्यता बलों को मापने के लिए आदर्श बनाता है। कार्य करने का तरीका: अधिकांश लोड सेल की तरह, डोनट लोड सेल आमतौर पर स्ट्रेन गेज तकनीक का उपयोग करते हैं। स्ट्रेन गेज को लोड सेल की आंतरिक संरचना से सटीक रूप से जोड़ा जाता है। जब बल लगाया जाता है (उदाहरण के लिए, जैसे ही बोल्ट को कसा जाता है, लोड सेल को संकुचित किया जाता है), तो लोड सेल का मुख्य भाग थोड़ा विकृत हो जाता है। यह विकृति स्ट्रेन गेज द्वारा पता लगाई जाती है, जिससे उनके विद्युत प्रतिरोध में परिवर्तन होता है। यह प्रतिरोध परिवर्तन तब एक मापने योग्य विद्युत प्रवाह में परिवर्तित हो जाता है जो लगाए गए बल के समानुपाती होता है। अनुप्रयोग: डोनट लोड सेल का व्यापक रूप से उन अनुप्रयोगों में उपयोग किया जाता है जहां सीधे इनलाइन बल माप की आवश्यकता होती है, विशेष रूप से सीमित स्थान वाली स्थितियों में। सामान्य अनुप्रयोगों में शामिल हैं: बोल्ट बल माप: संरचनात्मक असेंबली, मशीनरी या ऑटोमोटिव अनुप्रयोगों में कसे हुए बोल्ट द्वारा लगाए गए क्लैम्पिंग बल को मापना। प्रेस फिटिंग संचालन: असेंबली प्रक्रियाओं के दौरान लगाए गए बल की निगरानी करना जहां घटकों को एक साथ दबाया जाता है। संरचनात्मक परीक्षण: सपोर्ट पोस्ट, लेग्स या अन्य संरचनात्मक तत्वों पर भार को मापना। ओवरलोड सुरक्षा: मशीनरी में अत्यधिक बलों की निगरानी के लिए एक सुरक्षा उपकरण के रूप में कार्य करना। उनका मजबूत निर्माण, जो अक्सर स्टेनलेस स्टील से बना होता है, उन्हें कठोर औद्योगिक वातावरण के लिए उपयुक्त बनाता है, जो गुणवत्ता नियंत्रण और परिचालन सुरक्षा के लिए महत्वपूर्ण सटीक और विश्वसनीय बल माप प्रदान करता है।
