चेन टाइप बकेट एलेवेटर्स

अन्य विवरण:

बकेट एलेवेटर केसिंग स्वावलंबी हैं, लेकिन उन्हें कम से कम हर 15 मीटर और एलेवेटर हेड के नीचे क्षैतिज गाइड की आवश्यकता होती है। बकेट एलेवेटर हेड में एडजस्टेबल डिस्चार्ज प्लेट तक पहुंचने के लिए दरवाजों के साथ एक निचला सेक्शन होता है, और ड्राइव शाफ्ट का समर्थन करने वाले पेडस्टल बेयरिंग के लिए ब्रेस्ड बेयरिंग माउंटिंग होते हैं, शाफ्ट एग्जिट पॉइंट ग्रीस से भरे रेडियल शाफ्ट सील का उपयोग करते हैं।

ऊपरी हिस्सों में एक निरीक्षण फ्लैप के साथ एक मल्टीपार्ट रिमूवेबल हुड शामिल है। व्यावसायिक रूप से उपलब्ध ड्राइवों की एक विस्तृत विविधता का समर्थन करने के लिए सिर के निचले हिस्से के किनारे एक ड्राइव प्लेटफॉर्म लगाया गया है। यदि आवश्यक हो तो एक रखरखाव प्लेटफॉर्म और यदि आवश्यक हो तो एक ओवरहेड सपोर्ट/सर्विस बीम फिट किया जा सकता है। एलेवेटर ड्राइव में आमतौर पर एक गियर वाली मोटर यूनिट होती है, जो आमतौर पर रखरखाव के उद्देश्यों के लिए एक आवृत्ति नियंत्रक से जुड़ी होती है।

उच्च शक्ति आवश्यकताओं के लिए, हम बेवेल स्पर गियरबॉक्स के साथ एक ड्राइव यूनिट और सहायक ड्राइव के साथ वैकल्पिक रूप से मानक मोटर की सलाह देते हैं। शुरुआती विशेषताओं को हाइड्रोलिक क्लच या इलेक्ट्रिक सॉफ्ट स्टार्ट द्वारा अनुकूलित किया जा सकता है।

डबल या सिंगल लेग केसिंग टॉर्शनली रिजिड शीट मेटल हाउसिंग है, जिसे फ्लेंज कनेक्टर्स के साथ स्टैंडर्ड सेक्शन लेंथ से बनाया गया है। रखरखाव और असेंबली डोर की स्थिति अधिमानतः एक प्लेटफॉर्म से लगभग 0.8 मीटर ऊपर केसिंग लेग उठाने वाले लिफ्ट में स्थित होनी चाहिए।

एलेवेटर बूट को वैकल्पिक रूप से आंतरिक, तेल से भरे बीयरिंग या बाहरी पेडस्टल बीयरिंग के साथ डिज़ाइन किया गया है। बाहरी बीयरिंग्स के साथ, शाफ्ट एग्जिट पॉइंट्स को ग्रे कास्ट-आयरन स्टफिंग बॉक्स द्वारा सील किया जाता है। दोनों तरफ बड़े विधानसभा दरवाजे और सफाई के दरवाजे हैं। चेन टेकअप टेंशन एक वेट या स्प्रिंग-लोडेड स्पिंडल टेक-अप डिवाइस द्वारा उत्पन्न होता है।

उपयोग की जाने वाली चेन के प्रकार के आधार पर, RUD ड्राइविंग व्हील या तो गैर-दांतेदार चेन पुली होते हैं जिनमें बदली जा सकने वाली, अत्यधिक पहनने के लिए प्रतिरोधी सेगमेंट होती हैं, या बदले जाने योग्य, अत्यधिक पहनने वाले प्रतिरोधी दांतों वाले दांतेदार स्प्रोकेट पहिये होते हैं।

RUD रिटर्न व्हील्स में बदलने योग्य, अत्यधिक पहनने के लिए प्रतिरोधी सेगमेंट होते हैं जो कुछ डिज़ाइनों में गाइड डिस्क को शामिल करते हैं।

बाल्टी का निर्माण DIN या हमारे कार्य मानक के अनुसार किया जाता है। उपयोग की जाने वाली सामग्री स्टील, स्टेनलेस स्टील या रबर हैं। बाल्टी चेन शेकल्स, बोल्टेड क्लैंपिंग क्लिप, प्लग-इन अटैचमेंट या एंगल ब्रैकेट से जुड़ी होती हैं।

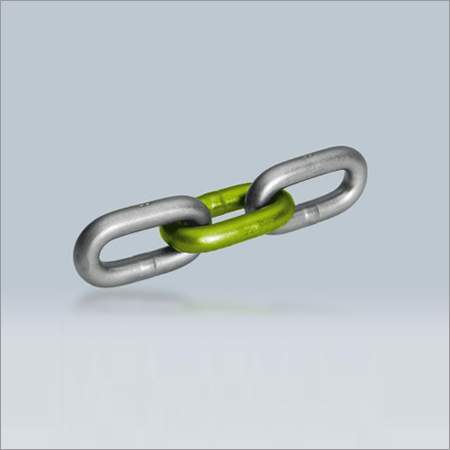

चेन या तो कठोर होती हैं, डीआईएन स्टैंडर्ड से गोल लिंक चेन होती हैं या विशेष, अत्यधिक पहनने के लिए प्रतिरोधी मिश्र धातु स्टील से बने मानक चेन डिज़ाइन पर काम करती हैं। इंजीनियरिंग स्टाइल चेन का उपयोग डबल या सिंगल सेंट्रल चेन के रूप में भी किया जाता है।

बकेट एलेवेटर की परिचालन स्थिति की निगरानी के लिए स्पीड गवर्नर और लेवल इंडिकेटर जैसे मानक सुरक्षा उपकरण शामिल किए गए हैं।

अतिरिक्त सहायक उपकरण उपलब्ध हैं.
