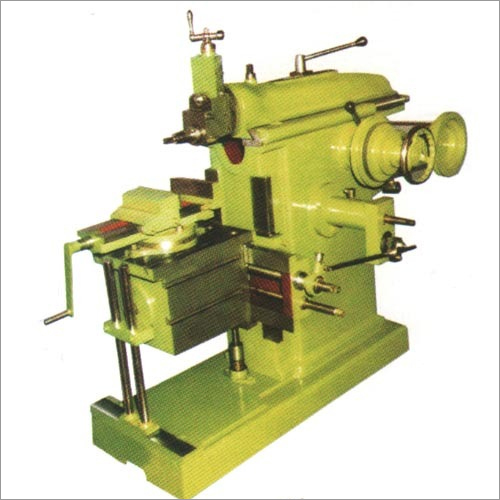

स्वचालित शेपर मशीन - सिम्पलेक्स इंजीनियरिंग वर्क्स

स्थिरता प्रदान करने के लिए शेपर मशीन का आधार अच्छी तरह से काटने का निशानवाला है, जिसे फाउंडेशन बोल्ट पर फिट किया जा सकता है। शेपर मशीन का कॉलम भारी बॉक्स सेक्शन का है और इसमें पर्याप्त आंतरिक जाले हैं। चौड़े फ्रंट और रैम स्लाइड को सटीक रूप से स्क्रैप किया गया है, मशीन की पूरी शक्ति का उपयोग होने पर कठोरता और संरेखण सुनिश्चित करें। काटने के तनाव का प्रतिरोध करने के लिए शेपर मशीन की रैम भारी क्रॉस सेक्शन की है। शेपर मशीनों का संरेखण अच्छी तरह से अनुपात में वी टाइप बेयरिंग द्वारा संरक्षित किया गया है, स्नेहन के पर्याप्त साधन प्रदान किए जाते हैं और स्लाइड की सुरक्षा के लिए फ्लेट वाइपर लगाए जाते हैं। शेपर मशीन का टूल हेड ग्रेजुएटेड है और इसे 90 डिग्री तक के किसी भी कोण पर घुमाया जा सकता है। शेपर मशीन की क्रॉस स्लाइड में लंबे गाइड होते हैं, जिसमें एक गहरी फ्रंटल बेयरिंग होती है जो टेबल के लिए पर्याप्त सपोर्ट सुनिश्चित करती है। हल्का और आसान मूवमेंट प्राप्त करने के लिए वर्टिकल स्क्रू को बॉल थ्रस्ट बेयरिंग से फिट किया जाता है। यूनिवर्सल या फिक्स टेबल में शीर्ष पर और साथ ही एक तरफ स्लॉट दिए गए हैं और दूसरी तरफ बोल्ट हैं। बैल व्हील को पेचदार दांतों से काटा जाता है ताकि बकवास को रोका जा सके और रैम तक एक चिकनी ड्राइव सुनिश्चित की जा सके। इसमें एक विश्वसनीय स्ट्रोक समायोजन तंत्र प्रदान किया गया है। मोटर से ड्राइव तीन अलग-अलग गति के लिए पंजे के क्लच के माध्यम से कई वी बेल्ट द्वारा होती है। क्लच को शामिल करने वाली पुली ड्राइव के साथ आवश्यक होने पर मशीनों की आपूर्ति की जा सकती है। रैम के प्रति स्ट्रोक 3 वैकल्पिक फीड देने के लिए स्वचालित सेल्फ एक्टिंग हॉरिजॉन्टल फीड मोशन की व्यवस्था की गई है
