ओवरलोड रिले - संघी यन्त्र उद्योग

हम थर्मल ओवरलोड रिले की एक विस्तृत श्रृंखला का निर्माण और आपूर्ति करते हैं, जो एक द्विधात्वीय उपकरण है जो विभिन्न धातुओं के दो स्ट्रिप्स से बना होता है। इन थर्मल ओवरलोड रिले में भिन्न धातुएं स्थायी रूप से होती हैं शामिल हो गए। द्विधात्वीय पट्टी को गर्म करने से वह झुक जाती है, जैसे भिन्न धातुएं अलग-अलग दरों पर फैलती और सिकुड़ती हैं। द थर्मल बिमेटेलिक ओवरलोड रिले स्ट्रिप्स एक स्प्रिंग पर तनाव लागू करता है संपर्क करें। यदि गर्मी बढ़ने लगती है, तो पट्टी झुक जाती है और वसंत खींचता है संपर्क अलग हो जाते हैं, सर्किट को तोड़ते हैं।

महत्वपूर्ण प्रदर्शन थर्मल बिमेटेलिक की खोज करते समय जिन विशेषताओं पर विचार किया जाना चाहिए ओवरलोड रिले में पूर्ण वर्तमान लोड रेंज, ट्रिप क्लास और शामिल हैं तापमान यात्रा सीमा। समायोज्य वर्तमान मान थर्मल की अनुमति देता है ओवरलोड रिले को मोटर पर दिखाए गए फुल-लोड करंट पर सेट किया जाना चाहिए रेटिंग प्लेट। यह थर्मल घटक की वर्तमान सीमा है वांछित यात्रा बिंदु पर समायोजित किया जा सकता है।

द ट्रिप क्लास सेकंड में अधिकतम समय होता है जिस पर थर्मल ओवरलोड होता है रिले तब ट्रिप करेंगे जब कैरी करंट अपने वर्तमान के 600% पर होगा रेटिंग। खोज करते समय विचार करने के लिए अन्य महत्वपूर्ण विनिर्देश थर्मल ओवरलोड रिले में मोटर लोड चरण, मोटर वोल्टेज, नियंत्रण शामिल हैं सर्किट वोल्टेज, संपर्क या आउटपुट रेटिंग, पोल विनिर्देश, सुविधाएँ, और पर्यावरण संचालन पैरामीटर। मोटर लोड चरण एकल-चरण सुरक्षा या तीन-चरण सुरक्षा हो सकती है।

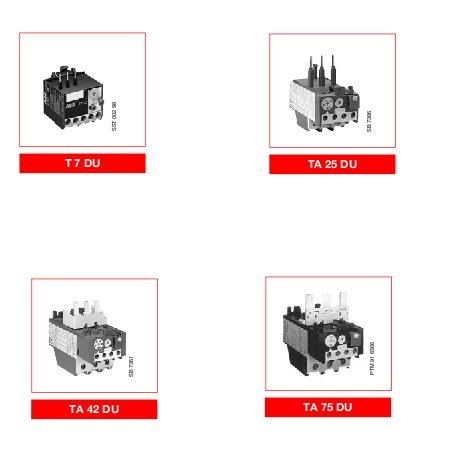

SKYU थर्मल ओवरलोड रिले की मुख्य विशेषताएं:

• ट्रिपल पोल बिमेटेलिक थर्मल ओवरलोड रिले हैंड-रीसेट प्रकार का है। यह निश्चित रूप से अधिभार को इंगित करता है।
• एक तापमान क्षतिपूर्ति उपकरण रिले को परिवेश के तापमान में भिन्नता से प्रभावित होने से रोकता है।
• द पूरी रिले यूनिट को अत्यधिक वोल्टेज वाले बेकेलाइट बाड़े में रखा गया है और इसे स्वचालित रूप से कैलिब्रेट किया जाता है और व्यक्तिगत रूप से परीक्षण किया जाता है टेस्ट बेंच।
• सेटिंग को पॉइंटर के माध्यम से समायोजित किया जा सकता है।
• संतोषजनक -5 डिग्री सेल्सियस से 55 डिग्री सेल्सियस तक सभी परिवेश के तापमान पर ऑपरेशन सी. SL1, SL2, SL3, SL-4, SL-6, SL-10, SL-12 रिले मैन्युअल रीसेट प्रकार हैं।
• ये रिले विभिन्न थर्मल क्षमता वाले सहायक संपर्कों के साथ प्रदान किए जाते
हैं।
• ये रिले टाइप SL कॉन्टैक्टर्स पर सीधे माउंटिंग के लिए उपयुक्त हैं. 16 Amps से 300 Amps।
