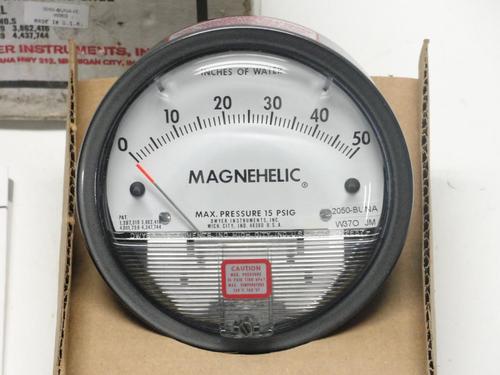

मैग्नेहेलिक गेज - स्पेक्ट्रम इंटरप्राइजेज इंस्ट्रूमेंट्स एंड कंट्रोल्स

1A 8" महिला एनपीटी हाई और लो प्रेशर टैप, एक पेयर साइड और एक पेयर बैक को डुप्लिकेट किया गया। 4" डायल विनिर्देशों सेवा: वायु और गैर-दहनशील, संगत गैसें (प्राकृतिक गैस विकल्प उपलब्ध)। गीली सामग्री: कारखाने से परामर्श करें। आवास: ऐक्रेलिक कवर के साथ डाई कास्ट एल्यूमीनियम केस और बेज़ल। एक्सटीरियर फिनिश है 168 घंटे के नमक स्प्रे संक्षारण परीक्षण का सामना करने के लिए लेपित ग्रे। सटीकता: पूर्ण पैमाने का 2% (A 3% ऑन - 0, -100 Pa, -125 Pa, 10MM और A 4% ऑन - 00, -60 पा, -6 एमएम रेंज), पूरी रेंज 70 ए एफ (21.1ए सी) पर। दबाव सीमा: -20E एचजी से 15 पीसिगा (-0.677 से 1.034 बार); एमपी विकल्प: 35 पीएसआईजी (2.41 बार); एचपी विकल्प: 80 पीएसआईजी (5.52 बार)। ओवरप्रेशर: रिलीफ प्लग लगभग 25 पीएसआईजी (1.72 बार), मानक पर खुलता है केवल गेज। अगले पेज पर ओवरप्रेशर प्रोटेक्शन नोट देखें। तापमान सीमा: 20 से 140A F* (-6.67 से 60A C)। आकार: 4E (101.6 मिमी) व्यास का डायल फेस। माउंटिंग ओरिएंटेशन: ऊर्ध्वाधर स्थिति में डायाफ्राम। अन्य के लिए कारखाने से परामर्श करें स्थिति उन्मुखीकरण। प्रोसेस कनेक्शन: 1/8E महिला एनपीटी डुप्लिकेट हाई और लो प्रेशर टैप - एक पेयर साइड और वन पेयर बैक। वजन: 1 पौंड 2 ऑउंस (510 ग्राम), एमपी और एचपी 2 पाउंड 2 ऑउंस (963 ग्राम)। मानक सहायक उपकरण: डुप्लिकेट प्रेशर टैप के लिए दो 1/8E NPT प्लग, दो 1/8E पाइप थ्रेड टू रबर टयूबिंग एडॉप्टर और स्क्रू के साथ तीन फ्लश माउंटिंग एडेप्टर। (एमपी और एचपी गैज में 3 एडेप्टर के लिए माउंटिंग और स्नैप रिंग रिटेनर को प्रतिस्थापित किया गया सहायक उपकरण।)
