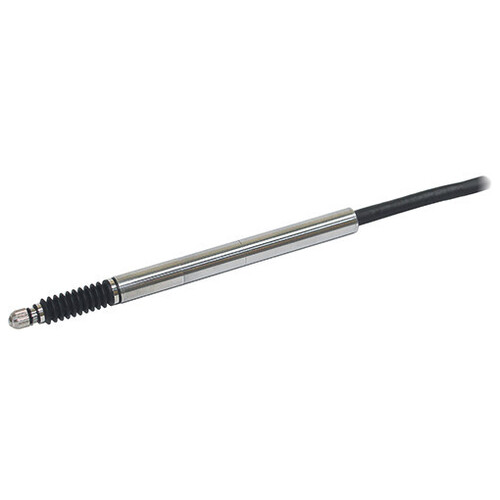

इन-लाइन एम्पलीफायर के साथ Lvdt ट्रांसड्यूसर - 8739

इस श्रृंखला के इंडक्टिव विस्थापन सेंसर रैखिक विस्थापन को मापते हैं और अप्रत्यक्ष रूप से सभी यांत्रिक मूल्यों को अतिरिक्त उपकरणों (यानी तनाव और संपीड़न बल, विस्तार, टॉर्क, कंपन) द्वारा विस्थापन में परिवर्तित करते हैं। कनेक्टर से लैस सेंसर बॉडी का बाहरी व्यास केवल 8 मिमी है और इसलिए यह आयामी रूप से प्रतिबंधित संरचनाओं में एकीकरण के लिए विशेष रूप से उपयुक्त है। विशिष्ट अनुप्रयोग फ़ील्ड निम्नलिखित पर विस्थापन और विस्तार माप हैं: -मशीनें -सर्वो सिस्टम -मोटर वाहन -टेस्ट बेंच -प्रोडक्शन प्लांट्स स्टेनलेस स्टील से बने बेलनाकार केस में एक डिफरेंशियल ट्रांसफॉर्मर (LVDT) होता है। इसमें अक्षीय रूप से चलने योग्य कोर के साथ एक प्राथमिक और दो द्वितीयक कॉइल होते हैं। इस कोर के विस्थापन से कॉइल का चुंबकीय प्रेरण बदल जाता है। इनलाइन कैरियर फ़्रीक्वेंसी एम्पलीफायर विस्थापन को प्रत्यक्ष आनुपातिक विद्युत डीसी वोल्टेज में परिवर्तित करता है। ट्रांसड्यूसर का निर्माण एक प्रोब के रूप में किया जाता है, जिस पर मापने की सीमा के भीतर एक स्प्रिंग प्रोब टिप को मापने वाली वस्तु की ओर धकेलता है। बेलोज़ प्रदूषण और पानी के छींटे के खिलाफ जांच टिप के यांत्रिक मार्गदर्शन की रक्षा करते हैं। IN-LINE एम्पलीफायर को कनेक्टर केबल में एकीकृत किया गया है और विशेष रूप से सेंसर में समायोजित किया गया है। दोनों घटक एक इकाई बनाते हैं, जबकि उन्हें बढ़ते उद्देश्यों (ट्रांसड्यूसर पर लघु प्लग कनेक्शन) के लिए अलग किया जा सकता है। गैर-सुसंगत घटकों के उपयोग से माप की त्रुटियों में वृद्धि हो सकती है। इन-लाइन एम्पलीफायर संस्करण के लिए सेंसर बॉडी को उत्तेजना से और मापने वाले सिग्नल से गैल्वेनिक रूप से अलग किया जाता है। पार्श्व बल स्थायित्व को कम करते हैं। विशेषताएं: - 0... 1 मिमी से 0... 25 मिमी तक की रेंज - गैर-रैखिकता 0.25% एफएस। - सेंसर डायमीटर 8 mm - वाइब्रेशन और वियर फ्री - आउटपुट 0... 10 V - वैकल्पिक आउटपुट 0... 5 वी, ± 5 वी, 4... 20 एमए - इन-लाइन एम्पलीफायर के साथ या उसके बिना सेंसर कृपया ध्यान दें: डिलीवरी की सीमा मानक जानकारी है। सटीक डिलीवरी मात्रा जो आप एक विशिष्ट अनुरोध के साथ सीखेंगे, क्योंकि हम व्यक्तिगत रूप से आपकी इच्छाओं का जवाब देते हैं।
